蝸輪蝸桿減速機WPDS型

產品詳情

WPDS型蝸輪蝸桿減速機的灰鑄鐵具有很好的鑄造性能和減振性能。為了便于軸系部件的安裝和拆卸，箱體制成沿軸心線水平剖分式。上箱蓋和下箱體用螺栓聯接成一體。軸承座的聯接螺栓應盡量靠近軸承座孔，而軸承座旁的凸臺，應具有足夠的承托面，以便放置聯接螺栓，并保證旋緊螺栓時需要的扳手空間。為保證箱體具有足夠的剛度，在軸承孔附近加支撐肋。為保證WPDS型蝸輪蝸桿減速機的減速器安置在基礎上的穩定性并盡可能減少箱體底座平面的機械加工面積，箱體底座一般不采用完整的平面。

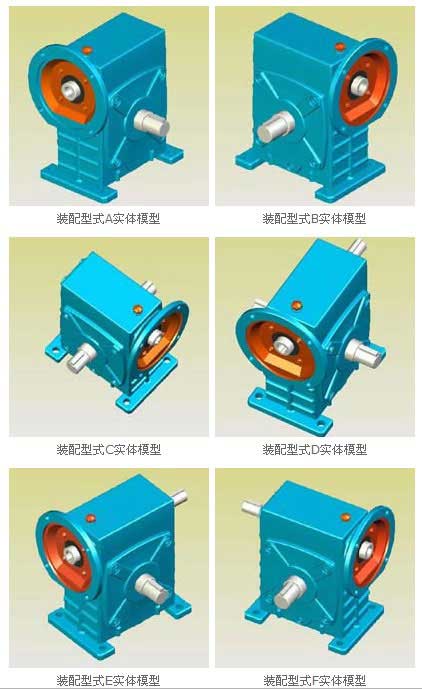

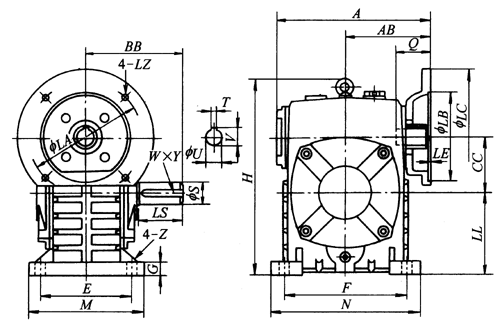

WPDS50、WPDS60、WPDS70、WPDS80、WPDS100、WPDS120、WPDS135、WPDS155、WPDS175、WPDS200、WPDS250、型WPDS型蝸輪蝸桿減速機的減速器主要尺寸

規格	輸入功率/kW	減速比	A	AB	BB	CC	H	HL	LL	M	N	E	F	G	Z
50	0.18	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	151	83	97	50	176	50	80	120	140	95	110	15	12
60	0.37		167	91	112	60	204	60	90	130	150	105	120	20	12
70	0.37		200	109	131	70	236	70	105	150	190	115	150	20	15
	0.75		202	111
80	0.75		225	125	142	80	268	80	120	170	220	135	180	20	15
	1.5
100	1.5		280	148	169	100	336	100	150	190	270	155	220	25	15
120	2.2		333	181	190	120	430	120	180	230	320	180	260	30	18
	3.0
135	3.0		375	202	210	135	480	135	215	250	350	200	290	30	18
	4.0
155	5.5		448	247	252	155	531	135	235	275	390	220	320	35	21
175	5.5		481	262	262	175	600	160	260	310	430	250	350	40	21
	7.5
200	11.0		543	285	305	200	666	175	290	360	480	290	390	40	24
250	11.0		615	330	360	250	800	200	350	460	560	380	480	45	28
	15.0

規格	輸入功率/kW	減速比	電機法蘭					輸入孔			輸出軸			質量m/kg
			LA	LB	LC	LE	LZ	Q	U	T×V	LS	S	W×Y
50	0.18	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	115	95	140	4	M8	31	11	4×12.8	40	17	5×3	8
60	0.37		130	110	160	4	M8	33	14	5×16.3	50	22	6×3.5	11
70	0.37		130	110	160	4	M8	40	14	5×16.3	60	28	8×4	17
	0.75		165	130	200		M10	42	19	6×21.8
80	0.75		165	130	200	4.5	M10	48	19	6×21.8	65	32	10×5	22
	1.5							52	24	8×27.3
100	1.5		165	130	200	4.5	M10	52	24	8×27.3	75	38	10×5	38
120	2.2		215	180	250	5	M12	63	28	8×31.3	85	45	14×5.5	64
	3.0
135	3.0		215	180	250	5	M12	63	28	8×31.3	95	55	16×6	85
	4.0
155	5.5		265	230	300	5	M12	83	38	10×41.3	110	60	18×7	118
175	5.5		265	230	300	5	M12	83	38	10×41.3	110	65	18×7	165
	7.5
200	11.0		300	250	350	6	M16	114	42	12×45.3	125	70	20×7.5	236
250	11.0		300	250	350	6	M16	114	42	12×45.3	155	90	25×9	396
	15.0
