WPEDKS型蝸桿減速機

產品詳情

減速機一般用于低轉速大扭矩的傳動設備，把電動機.內燃機或其它高速運轉的動力通過減速機的輸入軸上的齒數少的齒輪嚙合輸出軸上的大齒輪來達到減速的目的，普通的減速機也會有幾對相同原理齒輪達到理想的減速效果，大小齒輪的齒數之比，就是傳動比。

減速機是通過機械傳動裝置來降低電機（馬達）轉速，而變頻器是通過改變交流電頻率以達到電機（馬達）速度調節的目的。通過變頻器降低電機轉速時，可以達到節能的目的。國內比較有名氣的變頻器生產企業有三晶、英威騰等等。

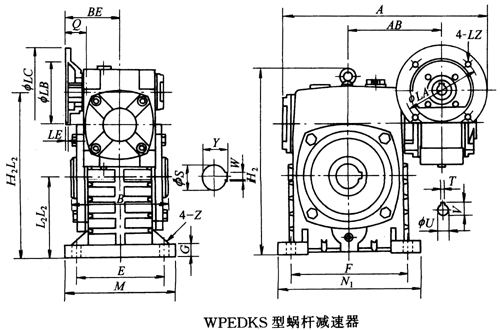

WPEDKS型蝸桿減速器主要尺寸 /mm

規格	輸入功率/kW	減速比	A	AB	B	BE	AC	BC	AD	BD	HL	LL	H	Z×L	H2L2	L2L2	H2	N1	BA	B1C1	CA	M1	N2	E3	E1
40～70	0.12	1/200 1/300 1/400 1/500 1/600 1/800 1/900	287	126	132	75	152	86	125	65	200	90	215	M10×25	215	105	238	190	40	65	145	152	305	120	120
50～80	0.18		314	144	150	83	169	102	140	70	235	105	250	M12×28	250	120	273	220	50	70	163	174	350	140	140
60～100	0.37		387	175	174	91	216	117	180	90	290	130	310	M12×30	310	150	334	270	60	90	191	224	410	190	165
70～120	0.37		425	193	180	109	256	124	220	100	345	155	370	M14×32 ?	370	180	423	320	70	100	229	264	494	220	195
	0.75		445			111															231
80～135	0.75		499	226	214	125	296	147	260	110	400	185	425	M16×35	430	215	482	350	80	110	260	304	559	260	230
	1.5
100～155	1.5		570	269	256	148	345	185	280	120	458	203	461	M16×35 ?	490	235	541	390	100	140	303	345	605	290	250
120～175	2.2		631	287	282	181	374	192	320	140	518	223	521	M16×35	555	260	600	430	120	150	356	374	675	320	273
	3.0
135～200	3.0		680	318	324	202	412	230	360	150	580	245	575	M20×36	625	290	677	480	135	175	402	424	749	370	305
	4.0
155～250	5.5		815	380	400	247	500	285	420	190	705	300	700	M24×42	755	350	824	560	155	200	497	510	920	440	375

規格	輸入功率/kW	減速比	E2	H1L1	L1L1	H1	HA	HB	M	N	E	F	G	Z	電機法蘭					輸入孔			輸出軸
															LA	LB	LC	LE	LZ	Q	U	T×V	S	W×Y
40～70	0.12	1/200 1/300 1/400 1/500 1/600 1/800 1/900	155	110	140	236	70	50	150	190	115	150	20	15	115	95	140	4	M8	31	11	4×12.8	30	8×33.3
50～80	0.18		180	130	160	268	80	65	170	220	135	180	20	15	115	95	140	4	M8	31	11	4×12.8	35	10×38.3
60～100	0.37		215	160	200	336	100	75	190	270	155	220	25	15	130	110	160	4	M8	33	14	5×16.3	40	12×43.3
70～120	0.37		255	190	240	430	120	90	230	320	180	260	30	18	130	110	160	4	M8	40	14	5×16.3	45	14×48.8 ?
	0.75														165	130	200		M10	42	19	6×21.8
80～135	0.75		285	215	270	480	135	105	250	350	200	290	30	18	165	130	200	4.5	M10	48	19	6×21.8	60	18×64.4
	1.5																			52	24	8×27.3
100～155	1.5		305	235	290	531	135	130	275	390	220	320	35	21	165	130	200	4.5	M10	52	24	8×27.3	70	20×74.9
120～175	2.2		348	280	335	600	160	155	310	430	250	350	40	21	215	180	250	5	M12	63	28	8×31.3	80	? 22×85.4
	3.0
135～200	3.0		390	310	375	666	175	185	360	480	290	390	40	24	215	180	250	5	M12	63	28	8×31.3	85	22×90.4
	4.0
155～250	5.5		475	355	450	800	200	203	460	560	380	480	45	28	265	230	300	5	M12	83	38	10×41.3	110	28×116.4
