WPEKA型蝸桿減速機

產品詳情

減速機是一種動力傳達機構，利用齒輪的速度轉換器，將電機（馬達）的回轉數減速到所要的回轉數，并得到較大轉矩的機構。在目前用于傳遞動力與運動的機構中，減速機的應用范圍相當廣泛。幾乎在各式機械的傳動系統中都可以見到它的蹤跡，從交通工具的船舶、汽車、機車，建筑用的重型機具，機械工業所用的加工機具及自動化生產設備，到日常生活中常見的家電，鐘表等等。其應用從大動力的傳輸工作，到小負荷，精確的角度傳輸都可以見到減速機的應用，且在工業應用上，減速機具有減速及增加轉矩功能。因此廣泛應用在速度與扭矩的轉換設備。

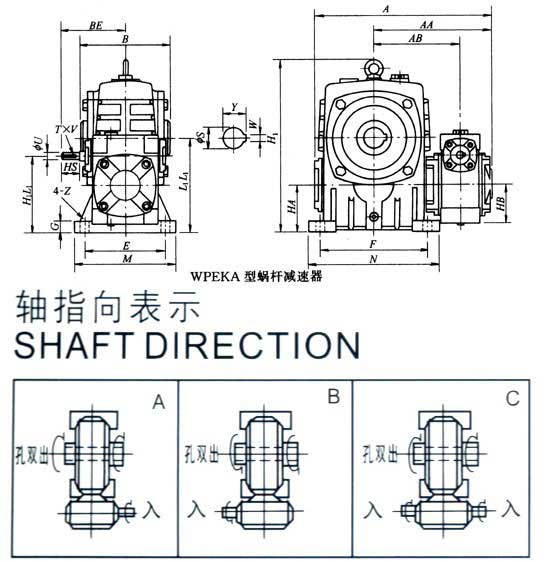

WPEKA型蝸桿減速器主要尺寸 /mm

規格	減速比	A	AA		AB		B		BE		H1L1			L1L1		H1		HA		HB		M	N		E		F		G	Z		H2L2		L2L2		H2	BA		BC		CA
40～70	1/200 1/300 1/400 1/500 1/600 1/800 1/900	262	171		126		132		89		110			140		236		70		50		150	190		115		150		20	15		215		105		238	40		65		159
50～80		297	197		144		150		107		130			160		268		80		65		170	220		135		180		20	15		250		120		273	50		70		187
60～100		363	231		175		174		122		160			200		336		100		75		190	270		155		220		25	15		310		150		334	60		90		222
70～120		408	256		193		180		140		190			240		430		120		90		230	320		180		260		30	18		370		180		423	70		100		260
80～135		471	298		226		214		160		215			270		480		135		105		250	350		200		290		30	18		430		215		482	80		110		295
100～155		555	354		269		256		190		235			290		531		135		130		275	390		220		320		35	21		490		235		541	100		140		345
120～175		598	379		287		282		229		280			335		600		160		155		310	430		250		350		40	21		555		260		600	120		150		404
135～200		662	425		318		324		260		310			375		666		175		185		360	480		290		390		40	24		625		290		677	135		175		460
155～250		795	510		380		400		302		355			450		800		200		203		460	560		380		480		45	28		755		350		824	155		200		552
規格	減速比	M1		N1		E3		E1		E2		AC	BC		AD		BD		HH		HL			LL		H		Z×L			輸入軸							輸出軸
																															HS		U		T×V			S		W×Y
40～70	1/200 1/300 1/400 1/500 1/600 1/800 1/900	152		305		120		120		155		152	86		125		65		35		200			90		215		M10×25			25		12		4×2.5			30		8×33.3
50～80		174		350		140		140		180		169	102		140		70		35		235			105		250		M12×28			30		12		4×2.5			35		10×38.3
60～100		224		410		190		165		215		216	117		180		90		42		290			130		310		M12×30			40		15		5×3			40		12×43.3
70～120		264		494		220		195		255		256	124		220		100		55		345			155		370		M14×32			40		18		6×3.5			45		14×48.8
80～135		304		559		260		230		285		296	147		260		110		65		400			185		425		M16×35			50		22		6×3.5			60		18×64.4
100～155		345		605		290		250		305		345	185		280		120		80		458			203		461		M16×35			50		25		8×4			70		20×74.9
120～175		374		675		320		273		348		374	192		320		140		95		518			223		521		M16×35			65		30		8×4			80		22×85.4
135～200		424		749		370		305		390		412	230		360		150		105		580			245		575		M20×36			75		35		10×5			85		22×90.4
155～250		510		920		440		375		475		500	285		420		190		103		705			300		700		M24×42			85		40		12×5			110		28×116.4
