WPWEKO型蝸桿減速機

產品詳情

蝸輪蝸桿減速機的主要特點是具有反向自鎖功能，可以有較大的減速比，輸入軸和輸出軸不在同一軸線上，也不在同一平面上。但是一般體積較大，傳動效率不高，精度不高。諧波減速機的諧波傳動是利用柔性元件可控的彈性變形來傳遞運動和動力的，體積不大、精度很高，但缺點是柔輪壽命有限、不耐沖擊，剛性與金屬件相比較差。輸入轉速不能太高。行星減速機其優點是結構比較緊湊，回程間隙小、精度較高，使用壽命很長，額定輸出扭矩可以做的很大。但價格略貴。齒輪減速機具有體積小，傳遞扭矩大的特點。齒輪減速機在模塊組合體系基礎上設計制造，有極多的電機組合、安裝形式和結構方案，傳動比分級細密，滿足不同的使用工況，實現機電一體化。齒輪減速機傳動效率高，耗能低，性能優越。擺線針輪減速機是一種采用擺線針齒嚙合行星傳動原理的傳動機型，是一種理想的傳動裝置，具有許多優點，用途廣泛，并可正反運轉。

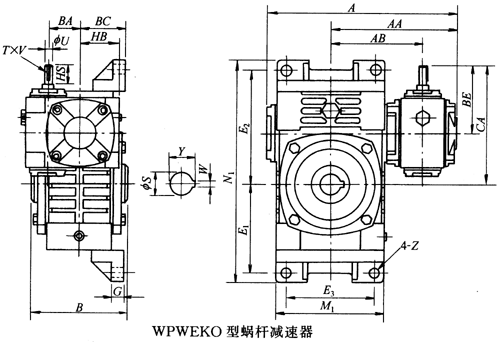

WPWEKO型蝸桿減速器主要尺寸 /mm

規格	減速比	A	AA		AB		B		BE		H1L1			L1L1		H1		HA		HB		M	N		E		F		G	Z		H2L2		L2L2		H2	BA		BC		CA
40～70	1/200 1/300 1/400 1/500 1/600 1/800 1/900	262	171		126		132		89		110			140		236		70		50		150	190		115		150		20	15		215		105		238	40		65		159
50～80		297	197		144		150		107		130			160		268		80		65		170	220		135		180		20	15		250		120		273	50		70		187
60～100		363	231		175		174		122		160			200		336		100		75		190	270		155		220		25	15		310		150		334	60		90		222
70～120		408	256		193		180		140		190			240		430		120		90		230	320		180		260		30	18		370		180		423	70		100		260
80～135		471	298		226		214		160		215			270		480		135		105		250	350		200		290		30	18		430		215		482	80		110		295
100～155		555	354		269		256		190		235			290		531		135		130		275	390		220		320		35	21		490		235		541	100		140		345
120～175		598	379		287		282		229		280			335		600		160		155		310	430		250		350		40	21		555		260		600	120		150		404
135～200		662	425		318		324		260		310			375		666		175		185		360	480		290		390		40	24		625		290		677	135		175		460
155～250		795	510		380		400		302		355			450		800		200		203		460	560		380		480		45	28		755		350		824	155		200		552
規格	減速比	M1		N1		E3		E1		E2		AC	BC		AD		BD		HH		HL			LL		H		Z×L			輸入軸							輸出軸
																															HS		U		T×V			S		W×Y
40～70	1/200 1/300 1/400 1/500 1/600 1/800 1/900	152		305		120		120		155		152	86		125		65		35		200			90		215		M10×25			25		12		4×2.5			30		8×33.3
50～80		174		350		140		140		180		169	102		140		70		35		235			105		250		M12×28			30		12		4×2.5			35		10×38.3
60～100		224		410		190		165		215		216	117		180		90		42		290			130		310		M12×30			40		15		5×3			40		12×43.3
70～120		264		494		220		195		255		256	124		220		100		55		345			155		370		M14×32			40		18		6×3.5			45		14×48.8
80～135		304		559		260		230		285		296	147		260		110		65		400			185		425		M16×35			50		22		6×3.5			60		18×64.4
100～155		345		605		290		250		305		345	185		280		120		80		458			203		461		M16×35			50		25		8×4			70		20×74.9
120～175		374		675		320		273		348		374	192		320		140		95		518			223		521		M16×35			65		30		8×4			80		22×85.4
135～200		424		749		370		305		390		412	230		360		150		105		580			245		575		M20×36			75		35		10×5			85		22×90.4
155～250		510		920		440		375		475		500	285		420		190		103		705			300		700		M24×42			85		40		12×5			110		28×116.4
