焊縫符號是工程語言的一種，用于在圖樣上標注焊縫形式、焊縫尺寸和焊接方法等。焊縫符號是進行焊接施工的主要依據。從事焊接工作的人，要熟悉常用焊縫符號的標注方法及其含義。

    焊縫符號一般由基本符號與指引線組成。必要時還可以加上輔助符號、補充符號和焊縫尺寸符號。當然，在表示焊縫時，也可以采用機械制圖的方法來詳細表示。

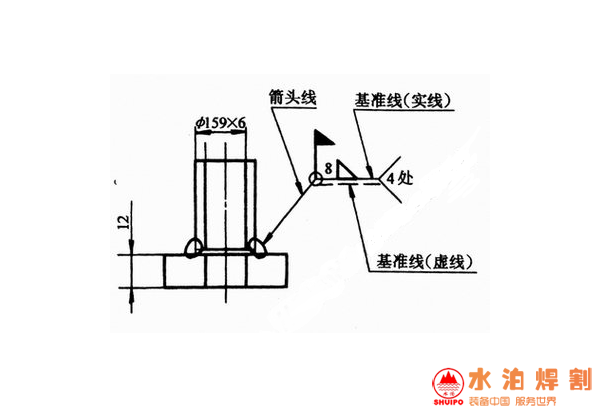

    焊縫標注示例見下圖。圖中所示的焊縫符號中有：基本符號（圖中數字8后面的符號）、補充符號（圖中的一面黑旗）、指引線以及焊縫尺寸符號。

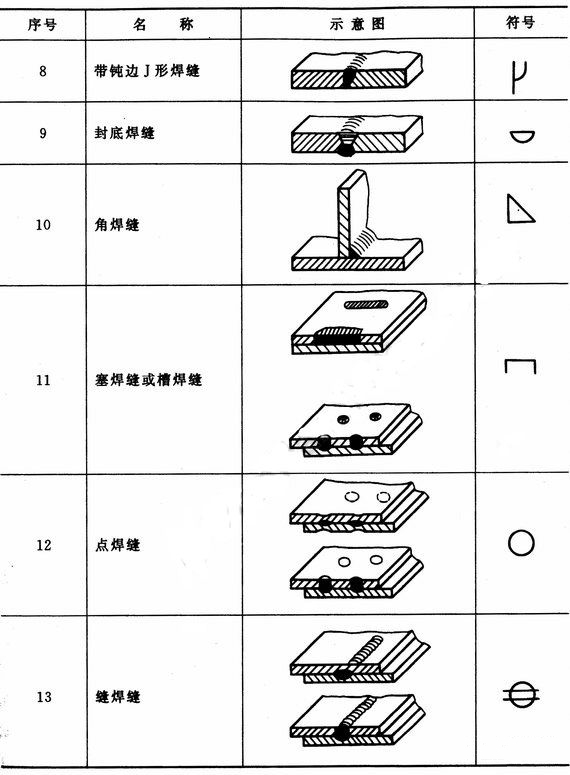

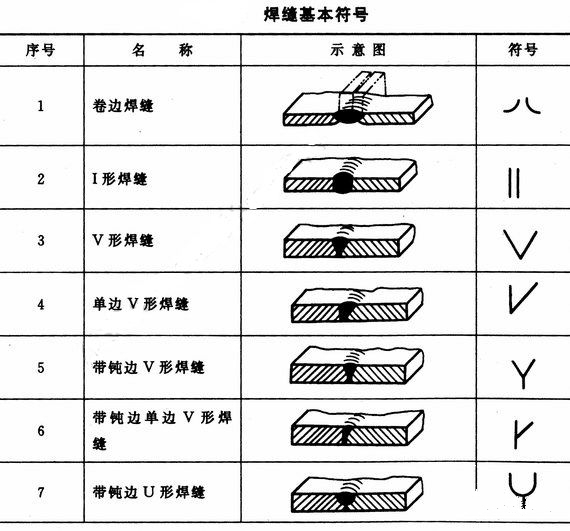

    基本符號是表示焊縫截面形狀的符號。比如I形焊縫、V形焊縫、帶鈍邊V形焊縫、角焊縫、封底焊縫等，具體符號見下表。本例表示焊縫是一角焊縫。

    輔助符號是表示焊縫表面形狀特征的符號。輔助符號有三種，分別表示焊縫表面平齊、焊縫表面凹陷、焊縫表面凸起。一般情況下，不需要確切地說明焊縫的表面形狀，所以輔助符號經常不標。

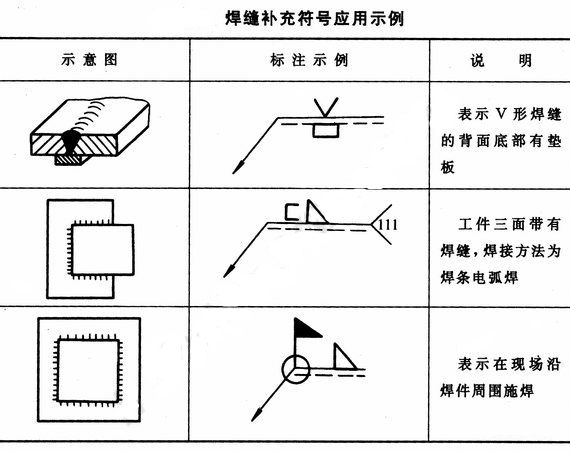

    有時為了補充說明焊縫的某些特征，需要其它符號來表示。比如要表示焊縫環繞工件周圍，用一圓圈表示；要表示焊接時焊縫底部帶有墊板，可以用一矩形來表示等，這些都屬于補充符號。本例中的黑旗稱為現場符號，表示此處焊縫在現場或工地上進行焊接。補充符號應用示例見下表。

    但是為了完整地表示焊縫，除了以上符號以外，還應包括指引線、一些尺寸符號及數據。

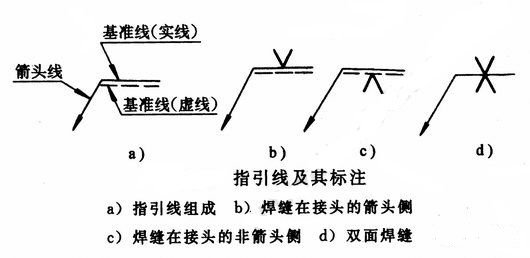

    指引線一般由帶有箭頭的指引線和兩條基準線（一條為實線，另一條為虛線）兩部分組成，如上圖a所示。如果焊縫在接頭的箭頭側，則將基本符號標在基準線的實線側，如圖b所示；如果焊縫在接頭的非箭頭側，則將基本符號標在基準線的虛線側，如圖c所示；標注對稱焊縫及雙面焊縫時，可不加虛線，如圖d所示。

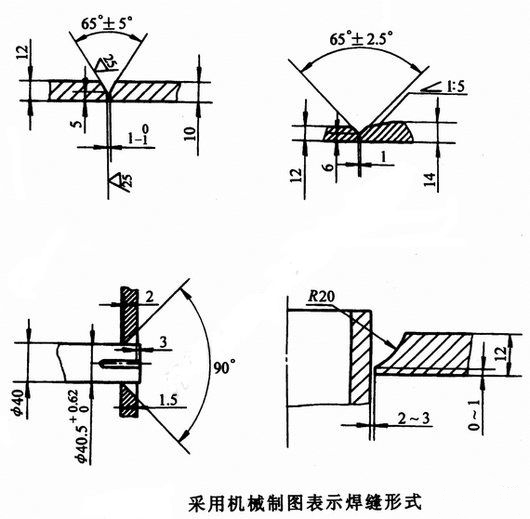

    焊縫尺寸眾多，標注實際焊縫時，如果尺寸因素較少，直接在焊縫符號上標注。有時為了更明確地表示出焊縫的形式，就采用機械制圖的方式來表示。上圖為釆用機械制圖方法表示焊縫形式的幾個例子.

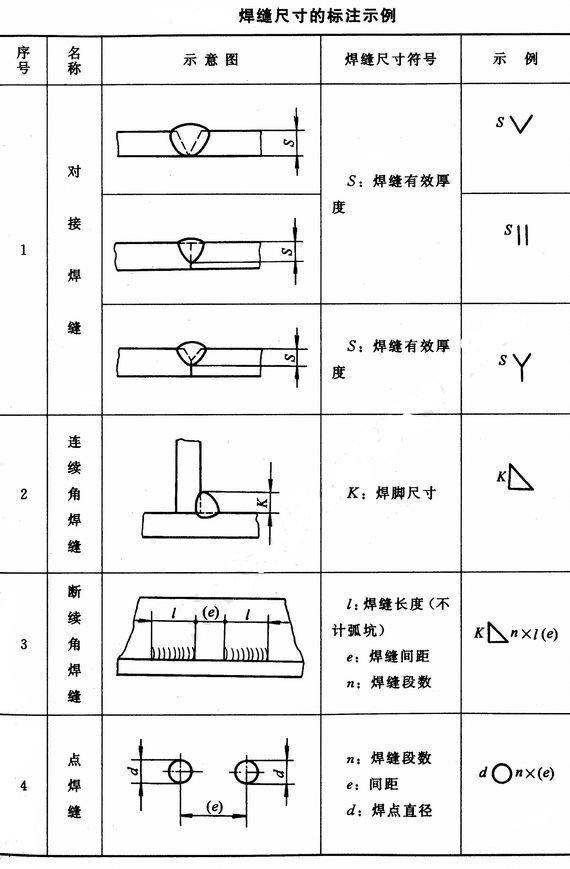

    下表列出了一些常見焊縫尺寸的標注實例：
